Arduino App Labのアプリ例（Web UI とMCUとの間で双方向にやり取り）

プログラミング 電子工作 ＡＩ

下記の記事では、Arduino UNO Qで、Web UI から MCU を操作する例と、expose_api機能について調査を行ったが、本記事では、Web UI とMCUとの間で双方向にやり取りを行う例 を調査したので紹介する。
また、expose_api機能に関するコードを記述する２種類の書式についても調査結果を紹介する。

あわせて読みたい
Arduino App Labのアプリ例（Web UI から MCU を操作）と「expose_api」機能 「expose_api」機能と、その機能を使ったアプリ例（Web UI から MCU を操作）を調査した

（注）本記事の内容は正確性を保証するものではない。

（2026年1月8日 追記）YouTube動画を追加しました。　https://youtu.be/tYzCwgNJgNA

目次

Web UI とMCUとの間で双方向にやり取りを行う例

Web UI + センサ値表示 + 制御（双方向）の例を紹介してください

ChatGPT 5.2 Instantの回答

以下は、Arduino UNO Q × Arduino App Lab で
「Web UI にセンサ値を表示しつつ、Web UI から MCU を制御する（双方向）」の 実用最小構成サンプルです。

👉 表示（MCU → Web） と 制御（Web → MCU） を同時に行います。

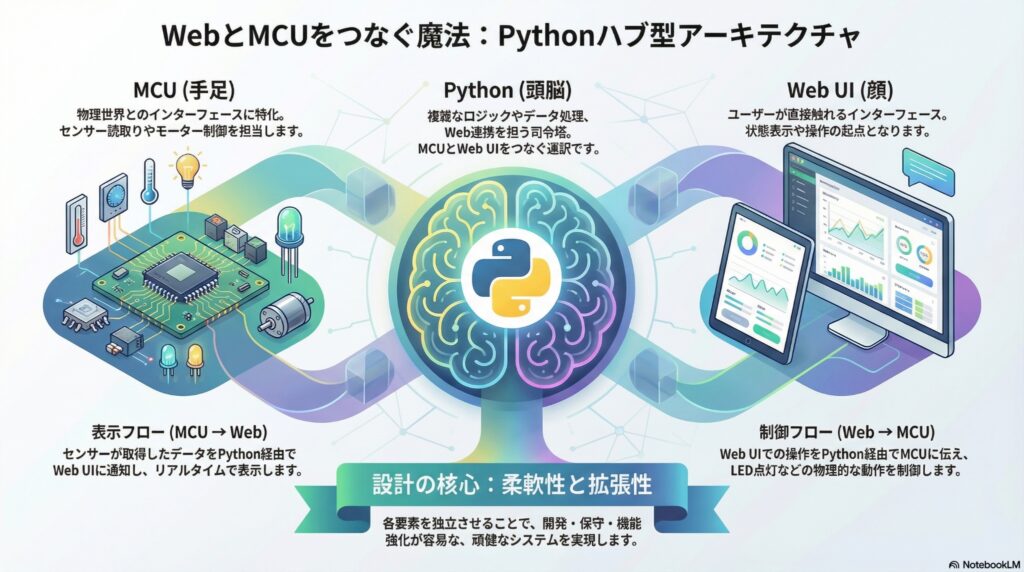

全体構成（まずここを押さえる）

  • ボード：Arduino UNO Q
  • 開発環境：Arduino App Lab
［ センサ ］
     ↓
 MCU ── notify ──▶ Python ── send_message ──▶ Web UI（表示）
  ▲                     │
  │                     └─ expose_api ── Web UI（操作）
  └────── call ◀─────────────────────────────

センサで取得した値はMCU（Arduino）に入り、MCUは notify でその値をPython側へ送ります。
Pythonは受け取ったデータを整形し、send_message によってWeb UIへプッシュ配信するため、ブラウザ画面はリアルタイムに更新されます（温度表示など）。

一方、操作は逆方向です。Web UI側のボタンやスライダー操作は、Pythonで公開している expose_api（例：POST /led、POST /threshold）にHTTPリクエストとして届きます。
Pythonはその内容に応じて call を実行し、MCU側で provide された関数（例：set_led、set_threshold）を呼び出します。
これにより、Web UIからの操作がMCUの動作（LED制御やしきい値変更）に反映されます。

まとめると、センサ値は「MCU → Python → Web UI」へ通知・表示される流れ（notify / send_message）、
操作は「Web UI → Python → MCU」へ伝わる流れ（expose_api / call）になっており、
Pythonが両者をつなぐハブとして機能する構成です。

デモの内容（完成形）

  • センサ値（例：温度）を リアルタイム表示
  • Web UI の
    • ON / OFF ボタン → LED制御
    • スライダー → しきい値変更
  • MCU はしきい値を使ってローカル制御も可能

1️⃣ app.yaml（Web UI Brick）

App Lab の GUI で
WebUI – HTML Brick を追加してください。

bricks:
  - arduino:web_ui

2️⃣ MCU 側（Arduinoスケッチ）

役割

  • センサ値取得（ここではダミー）
  • Python からの制御命令を受信
  • センサ値を Python に送信

動作フロー（ざっくり）

  1. setup()
    • LEDピンを出力に設定
    • Bridgeを初期化
    • 外部から呼べる関数として set_led と set_threshold を公開
  2. loop()（1秒ごと）
    • ダミー温度 temp を生成
    • on_temp イベントで外部へ温度を通知
    • しきい値でLEDを自動制御
#include <Arduino_RouterBridge.h>
// Arduino_RouterBridge: MCUと外部(例: App Lab)の間で
// 関数呼び出し(provide)やイベント通知(notify)を行うためのブリッジ

const int LED_PIN = 13;
// LEDを接続するピン番号。多くのArduinoでは13番ピンが基板上LEDに接続

float threshold = 25.0;
// 温度のしきい値。temp > threshold ならLEDを点灯する想定

void set_led(bool on) {
  // 外部から「LEDをON/OFFしたい」と呼ばれる想定の関数
  // on が true なら HIGH、false なら LOW
  digitalWrite(LED_PIN, on ? HIGH : LOW);
}

void set_threshold(float v) {
  // 外部から「しきい値を変更したい」と呼ばれる想定の関数
  threshold = v;
}

void setup() {
  // 起動時に1回だけ呼ばれる初期化

  pinMode(LED_PIN, OUTPUT);
  // LEDピンを出力モードに

  Bridge.begin();
  // Bridge機能の初期化（通信の準備）

  Bridge.provide("set_led", set_led);
  // 外部から "set_led" という名前で set_led(bool) を呼べるように公開

  Bridge.provide("set_threshold", set_threshold);
  // 外部から "set_threshold" という名前で set_threshold(float) を呼べるように公開
}

void loop() {
  // setup()後、繰り返し呼ばれるメインループ

  float temp = 20.0 + random(-50, 50) / 10.0; // ダミー温度
  // 20.0 を中心に、-5.0〜+4.9 の揺らぎを足した擬似温度
  // random(-50, 50) は -50〜49 の整数 → /10.0 で -5.0〜4.9

  Bridge.notify("on_temp", temp);
  // MCU側から外部へ、"on_temp" というイベント名で温度を通知
  // 外部側では "on_temp" を購読して受け取る想定

  // MCU側ローカル制御（例）
  digitalWrite(LED_PIN, temp > threshold ? HIGH : LOW);
  // temp が threshold を超えたらLED点灯、超えなければ消灯
  // ※ 外部から set_led() を呼んでも、ここで上書きされる点に注意

  delay(1000);
  // 1秒待ってから次ループへ
}

3️⃣ Python 側（双方向ハブ）

役割

  • MCU → Web UI：センサ値を push
  • Web UI → MCU：操作を中継

ざっくり動作フロー

  • MCU → App(Python): MCU側が Bridge.notify("on_temp", temp) を送る
    → Python側で Bridge.provide("on_temp", on_temp) により on_temp() が呼ばれる
    → ui.send_message("temperature", {...}) で Web UI に温度を送る
  • Web UI → App(Python) → MCU: ブラウザが POST /led または POST /threshold を送る
    → @ui.expose_api(...) の関数が呼ばれる
    → Bridge.call("set_led", ...) / Bridge.call("set_threshold", ...) で MCU 側関数を実行
from arduino.app_utils import App, Bridge
# App: アプリの起動・イベントループを管理する枠組み
# Bridge: MCU(Arduino側スケッチ)とメッセージ/関数呼び出しでやり取りする窓口

from arduino.app_bricks.web_ui import WebUI
# WebUI: ブラウザで表示できるUIを提供し、API(expose_api)やメッセージ送信(send_message)ができる

import time

ui = WebUI()
# Web UI のインスタンスを作成（ブラウザ側との通信・API公開に使う）

# ----------------------------
# MCU → Web UI（温度の受信→画面へ反映）
# ----------------------------
def on_temp(value: float):
    """
    MCU側から通知された温度値 value を受け取り、
    Web UI 側へ 'temperature' というチャンネル名で送る。
    ts はミリ秒のタイムスタンプ（表示更新やログ用）。
    """
    ui.send_message("temperature", {
        "value": value,                  # 温度値
        "ts": int(time.time() * 1000)     # 現在時刻(ミリ秒)
    })

Bridge.provide("on_temp", on_temp)
# MCU側が Bridge.notify("on_temp", temp) を送ってきたときに、
# この on_temp() を呼び出して受け取れるように登録（イベントハンドラの紐付け）

# ----------------------------
# Web UI → MCU（ブラウザからの操作→MCU関数を呼ぶ）
# ----------------------------

@ui.expose_api("POST", "/led")
def api_led(data):
    """
    ブラウザ(HTTP)から POST /led が来たときに呼ばれるAPI。
    data にはリクエストボディ(JSON等)が入る想定。
    例: {"on": true}
    """
    Bridge.call("set_led", bool(data["on"]))
    # MCU側で Bridge.provide("set_led", set_led) されている関数を呼ぶ
    # 引数は bool に変換して渡す

    return {"ok": True}
    # ブラウザへ返すレスポンス（成功したことを返す）

@ui.expose_api("POST", "/threshold")
def api_threshold(data):
    """
    ブラウザから POST /threshold が来たときに呼ばれるAPI。
    例: {"value": 27.5}
    """
    Bridge.call("set_threshold", float(data["value"]))
    # MCU側で公開されている set_threshold(float) を呼ぶ
    # 引数は float に変換して渡す

    return {"ok": True}

App.run()
# アプリを起動してイベントループを回す。
# これにより
# - MCUからの notify を受けて on_temp() が動く
# - Web UI のAPI(/led, /threshold)が待ち受ける
# などが継続的に処理される

4️⃣ Web UI（assets/index.html）

このHTMLがやっていること（要点）

  • 表示：#temp に温度、#ts に更新時刻、#th にしきい値を表示する“枠”を用意
  • 操作：LED ON/OFF ボタンと、しきい値スライダーを用意（クリック/操作で app.js の関数を呼ぶ）
  • 通信ライブラリ読み込み：socket.io と app.js を読み込む（実際の通信処理は app.js 側）
<!doctype html>
<html>
<head>
  <meta charset="utf-8">
  <!-- 文字コードをUTF-8に。日本語表示などで必須 -->

  <title>UNO Q Sensor & Control</title>
  <!-- ブラウザのタブに出るタイトル -->
</head>

<body>
  <h1>Sensor Monitor</h1>
  <!-- 画面の見出し -->

  <p>
    Temperature:
    <strong><span id="temp">--</span> °C</strong>
    <!-- 温度表示エリア。
         span#temp の中身を JavaScript(app.js) が更新する想定。
         初期表示は "--" -->
  </p>

  <p><small id="ts">--</small></p>
  <!-- タイムスタンプ表示エリア。
       small#ts の中身を JavaScript(app.js) が更新する想定。
       例: 受信時刻や「最新更新」など -->

  <h2>Control</h2>
  <!-- 操作UIの見出し -->

  <button onclick="led(true)">LED ON</button>
  <button onclick="led(false)">LED OFF</button>
  <!-- クリックすると led(true/false) を呼ぶ。
       led() 関数は app.js 側で定義されていて、
       POST /led を投げる等の処理をする想定。 -->

  <p>
    Threshold:
    <input type="range" min="0" max="50" step="0.5"
           value="25" oninput="setThreshold(this.value)">
    <!-- しきい値を調整するスライダー(range)。
         min/max/step で 0〜50 を 0.5刻み。
         value="25" は初期値。
         つまみを動かすたび oninput で setThreshold(値) を呼ぶ。
         setThreshold() は app.js 側で定義され、POST /threshold を送る想定。 -->

    <span id="th">25</span> °C
    <!-- 現在のしきい値表示。初期表示25。
         app.js が slider の値に合わせて span#th を更新する想定。 -->
  </p>

  <script src="libs/socket.io.min.js"></script>
  <!-- socket.io クライアントライブラリ。
       サーバ(App側)とWeb UIがリアルタイム通信するために使うことが多い。
       例: 温度の push 更新を受け取る -->

  <script src="app.js"></script>
  <!-- このページの本体ロジック。
       - socket.io で 'temperature' メッセージを受け取り #temp/#ts を更新
       - led(on) や setThreshold(value) を定義し、APIにPOSTする
       などを担当 -->
</body>
</html>

5️⃣ Web UI（assets/app.js）

役割

socket.io で温度のプッシュ更新を受け取り表示し、ボタン/スライダー操作で HTTP POST を送って MCU 側の関数呼び出しをトリガーします。

// socket.io の接続を作る。
// `window.location.host` は「今表示しているページのホスト名:ポート」。
// 例: http://192.168.0.10:3000 のような同一ホストに接続する想定。
const socket = io(`http://${window.location.host}`);

// HTML側で用意した表示要素を取得
// <span id="temp">, <small id="ts">, <span id="th"> を参照して更新する
const tempEl = document.getElementById("temp");
const tsEl = document.getElementById("ts");
const thEl = document.getElementById("th");

// ----------------------------
// MCU → Web UI（温度の受信→画面更新）
// ----------------------------

// サーバ（Python側WebUI）が send_message("temperature", {...}) で送ってくる
// "temperature" イベントを受け取る。
// data の想定： { value: number, ts: ミリ秒UNIX時刻 }
socket.on("temperature", (data) => {
  // 温度を小数1桁に整形して表示
  tempEl.textContent = data.value.toFixed(1);

  // ミリ秒タイムスタンプを Date にしてローカル日時文字列に変換して表示
  tsEl.textContent = new Date(data.ts).toLocaleString();
});

// ----------------------------
// Web UI → MCU（操作→APIへPOST）
// ----------------------------

// HTMLのボタン onclick="led(true/false)" から呼ばれる関数
function led(on) {
  // /led に JSON を POST する
  // Python側： @ui.expose_api("POST", "/led") が受け取り、
  // Bridge.call("set_led", ...) でMCUの set_led を呼ぶ想定
  fetch("/led", {
    method: "POST",
    headers: { "Content-Type": "application/json" },
    body: JSON.stringify({ on }) // 例: { "on": true }
  });

  // ※このコードはレスポンス待ちやエラー処理をしていない（最小例）
}

// HTMLのスライダー oninput="setThreshold(this.value)" から呼ばれる関数
function setThreshold(v) {
  // 画面上の「現在のしきい値表示」をまず更新
  thEl.textContent = v;

  // /threshold に JSON を POST する
  // Python側： @ui.expose_api("POST", "/threshold") が受け取り、
  // Bridge.call("set_threshold", ...) でMCUの threshold を更新する想定
  fetch("/threshold", {
    method: "POST",
    headers: { "Content-Type": "application/json" },
    body: JSON.stringify({ value: v }) // 例: { "value": "27.5" }（this.value は文字列になりがち）
  });

  // ※こちらもレスポンス待ち・エラー処理なし（最小例）
}

6️⃣ 実行方法

  1. App Lab でプロジェクト作成
  2. WebUI Brick を追加
  3. sketch / python / assets を配置
  4. Deploy
  5. ブラウザで開く
http://<UNO Q の IP アドレス>:7000/

✔ 温度が自動更新
✔ スライダー変更 → LED 挙動が変わる

→ 双方向通信成功 🎉

設計ポイント（実務的に重要）

項目ベストプラクティス
表示WebSocket（send_message）
操作REST API（expose_api）
MCUセンサ・GPIO・安全制御
PythonUI連携・検証・ロジック

まとめ

  • 表示：MCU → Python → Web UI
  • 制御：Web UI → Python → MCU
  • UNO Q では
    Webダッシュボード＋制御盤＋AI前処理を1台で実装可能

expose_api機能に関するコードを記述する２種類の書式

あわせて読みたい
Arduino App Labのアプリ例（Web UI から MCU を操作）と「expose_api」機能 「expose_api」機能と、その機能を使ったアプリ例（Web UI から MCU を操作）を調査した

上記の記事では、expose_api機能は、「ui.expose_api(“GET”, “/history/{sensor_type}/{duration}”, get_sensor_history)」という書式で紹介されたが、本記事の例では、下記のように定義部分が続く書式で紹介された。2つの書式について調査した。

@ui.expose_api("POST", "/led")
def api_led(data):
    """
    ブラウザ(HTTP)から POST /led が来たときに呼ばれるAPI。
    data にはリクエストボディ(JSON等)が入る想定。
    例: {"on": true}
    """
    Bridge.call("set_led", bool(data["on"]))
    # MCU側で Bridge.provide("set_led", set_led) されている関数を呼ぶ
    # 引数は bool に変換して渡す

    return {"ok": True}
    # ブラウザへ返すレスポンス（成功したことを返す）

ARDUINO UNO QのApp Labのexpose_api機能の書式には下記の２種類があるようです。下記の２種類の書式について説明してください。

ui.expose_api(“GET”, “/history/{sensor_type}/{duration}”, get_sensor_history)

@ui.expose_api(“POST”, “/infer”)
def api_infer():

Gemini 3 Proの回答

Arduino UNO QのApp Lab（Pythonベースの開発環境）における expose_api の2つの記述方法は、Pythonの言語仕様に基づいた「デコレータ形式」と「関数引数形式」の違いです。

機能として「Web APIのエンドポイントを作成する」という点は同じですが、コードの書き方や利用シーンが異なります。
それぞれ詳しく解説します。

1. デコレータ形式（@ を使う方法）

この書き方は、関数の定義と同時にAPIとしての登録を行う、現代的なPythonフレームワーク（FlaskやFastAPIなど）で最も一般的なスタイルです。

Python

@ui.expose_api("POST", "/infer")
def api_infer():
    # 処理内容
    pass
  • 特徴: 関数定義のすぐ上に @ui.expose_api(...) を記述します。
  • メリット: 「この関数がどのURL（パス）に対応しているか」が一目でわかるため、可読性が高く、コードがすっきりします。
  • 動作: api_infer という関数が定義されると同時に、自動的に /infer というAPIとして登録されます。
  • 推奨シーン: 基本的に、新しくAPI用の関数を書く場合はこちらが推奨されます。

2. 関数引数形式（関数オブジェクトを渡す方法）

この書き方は、すでにある関数を後からAPIとして紐付ける、あるいはコールバックとして登録する伝統的なスタイルです。

Python

# 先に関数を定義する
def get_sensor_history(sensor_type, duration):
    # 処理内容
    pass

# 後でAPIとして登録する（関数名 get_sensor_history を引数として渡す）
ui.expose_api("GET", "/history/{sensor_type}/{duration}", get_sensor_history)
  • 特徴: expose_api の第3引数に、実行させたい関数の名前（関数オブジェクト）を渡します。
  • メリット:
    • すでに別の場所で定義されている関数や、ライブラリ内の関数をAPI化したい場合に便利です。
    • APIの登録処理をコードの末尾などにまとめて書きたい場合に有効です。
  • 動作: 指定したURL（例: /history/...）にアクセスがあった際、第3引数で渡した get_sensor_history 関数を呼び出すように設定します。

具体的なコードの機能解説

質問にある2つのコードは、書き方の違いだけでなく、機能（HTTPメソッドやパラメータ）も異なります。

A. パスパラメータ付きGETリクエスト

Python

ui.expose_api("GET", "/history/{sensor_type}/{duration}", get_sensor_history)
  • HTTPメソッド: GET（主にデータを取得するために使います）
  • パスパラメータ:{sensor_type} や {duration} のように波括弧 {} で囲まれた部分は可変パラメータです。
    • 例: /history/temp/10m にアクセスすると、get_sensor_history 関数の引数に temp と 10m が渡されて実行されます。
  • 用途: センサーの履歴データなどを条件指定して取得する場合に使われます。

B. シンプルなPOSTリクエスト

Python

@ui.expose_api("POST", "/infer")
def api_infer():
  • HTTPメソッド: POST（主にデータを送信したり、処理を実行させたりするために使います）
  • パス: /infer （固定のパスです）
  • 用途: 推論（Inference）を実行させる指示を送る場合などに使われます。通常、POSTリクエストはURLではなく「リクエストボディ（Body）」にデータ（画像データやJSONなど）を含めて送信します。

まとめ：使い分けの指針

特徴デコレータ形式 (@)関数引数形式 (func渡し)
見た目関数とURLがセットで直感的登録処理と関数定義が分離
主な用途新規にAPI用の処理を書く場合既存の関数をAPI化する場合
可読性高い（推奨）定義場所が離れると少し読みづらい

どちらを使っても動きますが、自分で処理を書く場合はデコレータ形式（@）を使うのが一般的です。

それぞれのAPIの中で、具体的にどのようにデータを受け取るか（JSONデータのパース方法など）についても解説が必要でしょうか？

それぞれのAPIの中で、具体的にどのようにデータを受け取るか（JSONデータのパース方法など）について説明してください

Gemini 3 Proの回答

Arduino UNO QのApp Lab（Python環境）において、Webブラウザや外部アプリから送られてきたデータを受け取る方法は、GET（URLの一部として受け取る）とPOST（JSONデータとして受け取る）でアプローチが異なります。

それぞれ具体的なコード例と共に解説します。

1. GETリクエストの場合：URLの「パス」からデータを受け取る

expose_api のURL指定に含まれる {}（波括弧）の部分は、自動的にPython関数の引数にマッピング（割り当て）されます。これを「パスパラメータ」と呼びます。

書式例

Python

# URL定義: /history/{sensor_type}/{duration}
ui.expose_api("GET", "/history/{sensor_type}/{duration}", get_sensor_history)

データの受け取り方（Python側）

定義する関数の引数名を、URLの {} の中身と同じ名前にします。

Python

def get_sensor_history(sensor_type, duration):
    # ここに来るデータは基本的に「文字列 (str)」です
    print(f"センサーの種類: {sensor_type}")
    print(f"期間: {duration}")

    # 数値として扱いたい場合は変換が必要です
    time_val = int(duration)

    # 処理結果を辞書(dict)で返すと、自動的にJSONとしてクライアントに返されます
    return {"status": "ok", "data": [10, 20, 30]}
  • クライアントが /history/temp/60 にアクセスした場合:
    • sensor_type には “temp” が入ります。
    • duration には “60” が入ります。

2. POSTリクエストの場合：JSONデータを受け取る

POSTリクエストは、URLではなく「リクエストボディ（Body）」の中にJSONデータを入れて送られてきます。

App LabのようなPythonフレームワークでは、このJSONデータを受け取るために、関数の引数を用意するか、リクエストオブジェクトを使用します。

パターンA：引数で受け取る（最も一般的）

関数の引数に data や body などの変数を定義しておくと、フレームワークが自動的にJSONを辞書（dictionary）に変換して渡してくれるケースが多いです。

Python

@ui.expose_api("POST", "/infer")
def api_infer(data):  # 引数を1つ用意する
    # 送られてきたJSON: {"image": "base64...", "mode": "fast"} の場合

    # dataは既に辞書型(dict)になっています（パース不要）
    mode = data.get("mode")  # "fast" を取得
    image_data = data.get("image")

    print(f"推論モード: {mode}")

    # 処理...
    result = "cat"

    return {"result": result, "confidence": 0.98}

パターンB：Requestオブジェクトを使う（フレームワークによる）

もし引数で受け取れない仕様の場合（あるいはより詳細なヘッダー情報などが必要な場合）、request オブジェクトを通じて生のデータにアクセスします。

Python

# ※App Labの仕様によりますが、Flask等の標準的な書き方は以下の通りです
from flask import request # (※ライブラリ構成による)

@ui.expose_api("POST", "/infer")
def api_infer():
    # requestオブジェクトからJSONを取得
    json_data = request.json  # または request.get_json()

    mode = json_data["mode"]
    # ...

ポイント: Arduino UNO QのApp Lab環境がFastAPIベースかFlaskベースかによりますが、現代的なAPIの書き方としては「パターンA（引数に定義する）」をまず試すのが正解です。送信されたJSONが自動的にPythonの辞書型に変換されて data に入ります。

まとめ

通信方式データの場所受け取り方特徴
GETURLの中
/history/temp/10		関数の引数
def func(sensor_type, duration):		引数名とURL内の {名前} を一致させるだけでOK。
データは文字列。
POSTBodyの中
{"mode": "fast"}		関数の引数
def func(data):		JSONが自動的にパースされ、Pythonの辞書(dict)として引数に入ってくるのが一般的。

クライアント（送信側）からデータを送る際は、POSTの場合は必ずヘッダーに Content-Type: application/json を付与してJSON形式で送る必要があります。

プログラミング 電子工作 ＡＩ
App Lab Arduino ChatGPT expose_api Gemini MCU UNO Q WEB UI
目次
