Arduino App Labのアプリ例（Web UI から MCU を操作）と「expose_api」機能

2026年1月6日2026年1月7日

下記の記事では、Arduino UNO Qで、センサ値を Web UI に表示する例について調査を行ったが、本記事では、Web UI から MCU を操作する例を紹介する。ただし、その例では、「expose_api」機能という機能が使用されていたが、少し分かりにくい機能だったので、先にその機能についての調査結果を紹介する。

expose_api機能について

Arduino UNO Q × Arduino App Lab における「expose_api」機能について教えてください

Gemini 3 Proの回答

Arduino UNO Q（Qualcomm QRB2210 MPU + STM32 MCU搭載のボード）と開発環境 Arduino App Lab における expose_api について解説します。

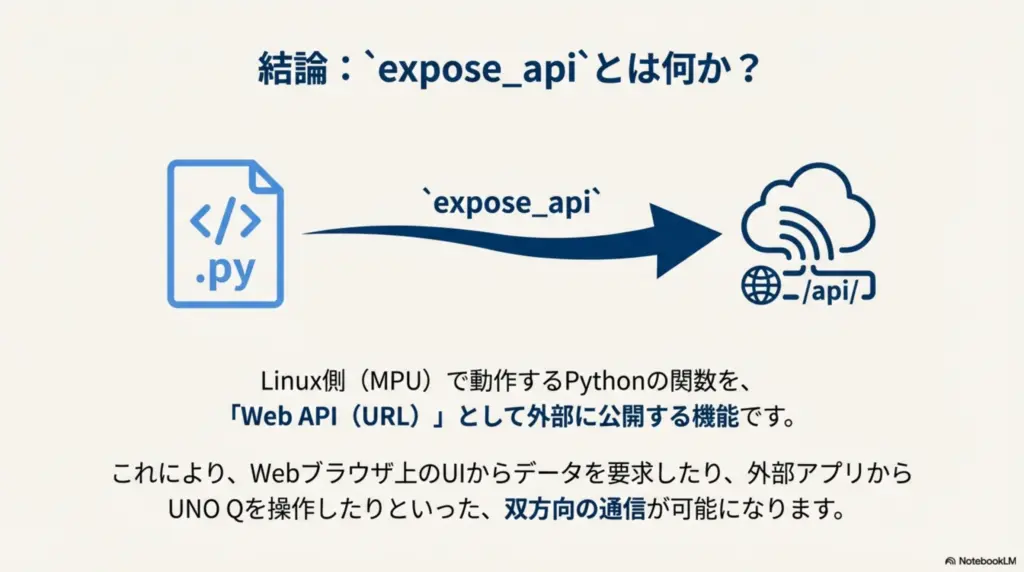

結論から言うと、expose_api は Linux側（MPU）で動作するPythonコードにおいて、特定の関数を「Web API（URL）」として外部に公開するための機能 です。

これにより、Webブラウザ上のUI（ダッシュボード）からデータを要求したり、外部のアプリからUNO Qを操作したりすることが可能になります。

1. `expose_api` の役割と位置づけ

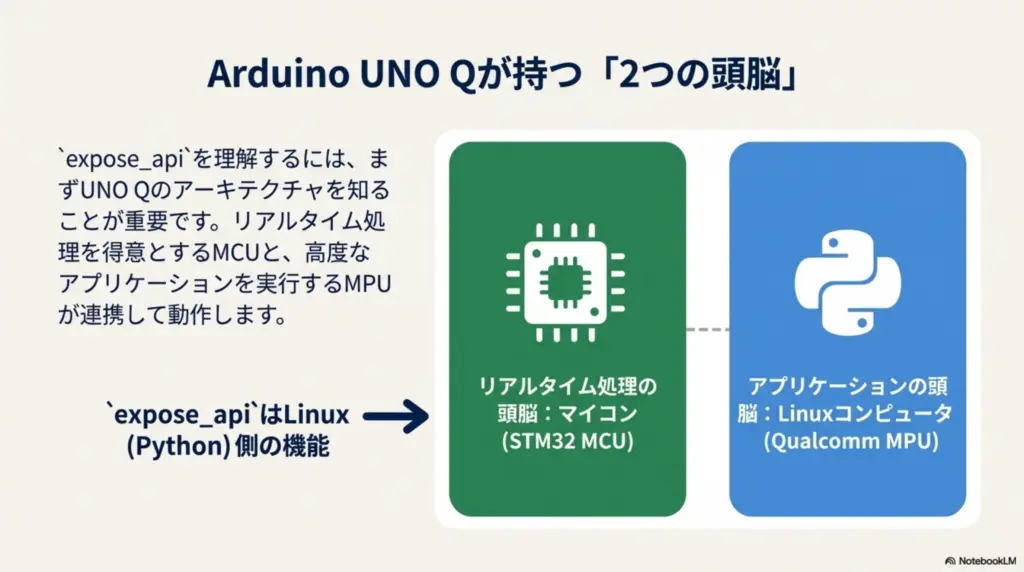

Arduino UNO Qは「マイコン（MCU）」と「Linuxコンピュータ（MPU）」の2つの頭脳を持っています。
expose_api は Linux（Python）側 の機能です。

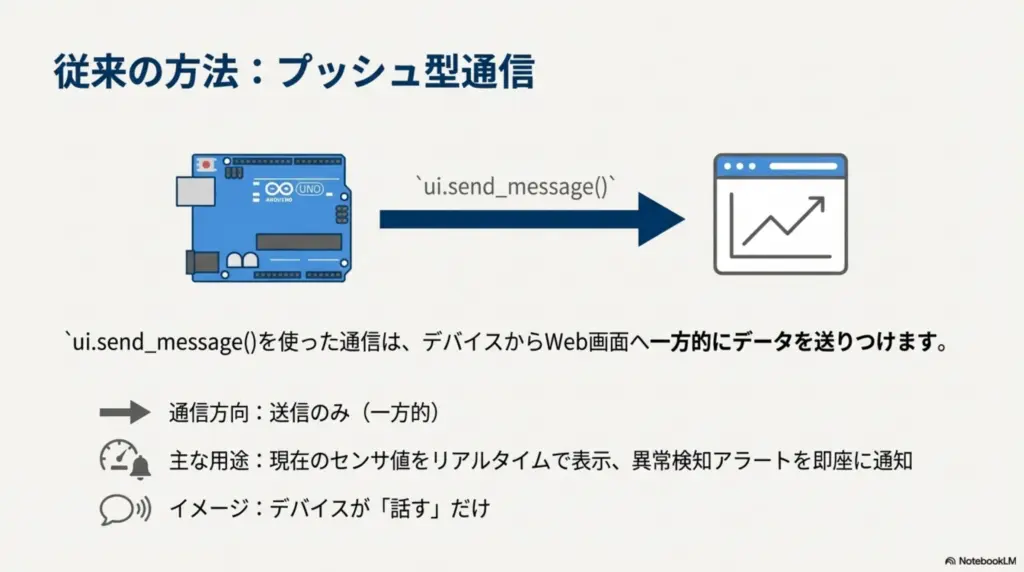

通常のデータの流れ（プッシュ型）:
- マイコンがセンサ値を読む → Pythonに送る → ui.send_message() でWeb画面に一方的に送りつける
  （リアルタイム表示向き）。

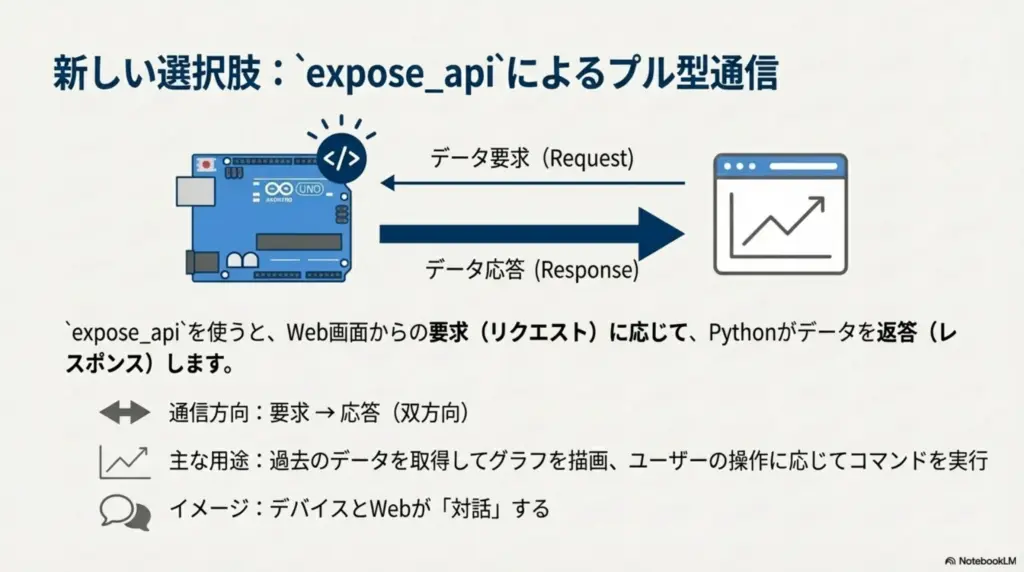

expose_api の流れ（プル型）:
- Web画面（または外部アプリ）が「過去のデータが欲しい」とリクエストする
  → expose_apiで設定したURLが反応する → Pythonがデータを返答する（グラフ描画や履歴取得向き）。

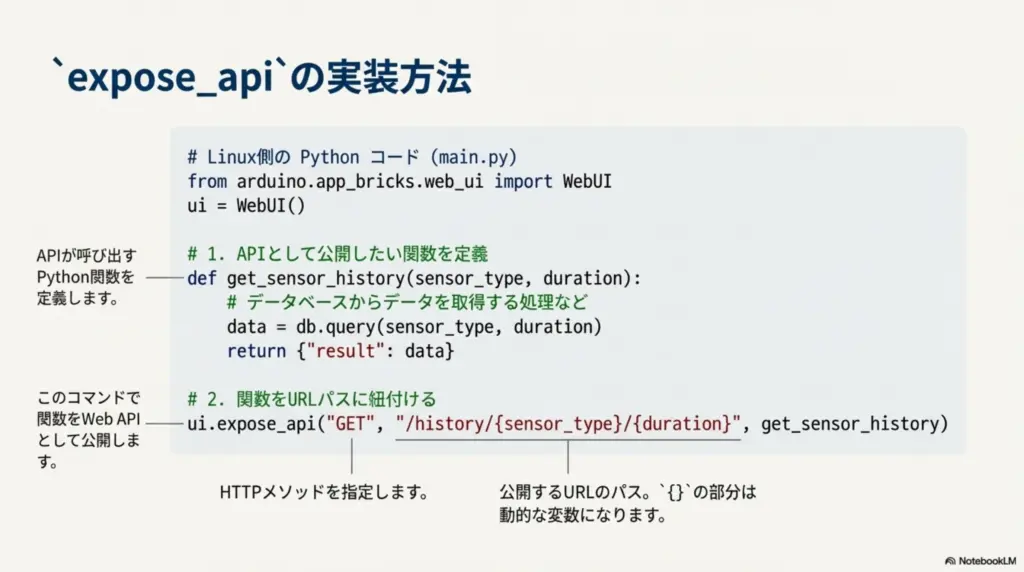

2. 基本的な構文（Python側）

Arduino App Labの web_ui ブリック（ライブラリ）を使用する際に、以下のように記述します。

Python

# Linux側の Python コード (main.py)
from arduino.app_bricks.web_ui import WebUI

ui = WebUI()

# 1. APIとして公開したい関数を定義
def get_sensor_history(sensor_type, duration):
    # データベースからデータを取得する処理などをここに書く
    data = db.query(sensor_type, duration)
    return {"result": data}

# 2. その関数をURLパスに紐付ける (これが expose_api)
# 書式: ui.expose_api("HTTPメソッド", "パス", 実行する関数)
ui.expose_api("GET", "/history/{sensor_type}/{duration}", get_sensor_history)

この例では、ブラウザから http://(UNO QのIP)/api/history/temp/1hour のようなアクセスがあると、自動的に get_sensor_history("temp", "1hour") が実行され、その結果がJSONとしてブラウザに返されます。

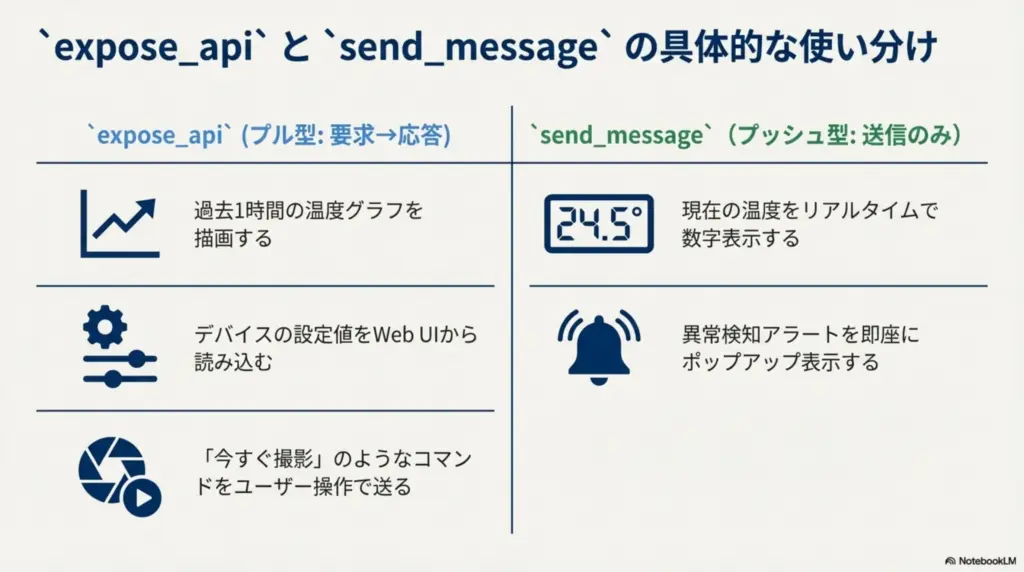

3. 具体的な使い分け

機能	メソッド	通信方向	用途の例
expose_api	`ui.expose_api()`	Pull (要求→応答)	・過去1時間の温度グラフを描画する・設定値を読み込む・「今すぐ撮影」のようなコマンドを送る
send_message	`ui.send_message()`	Push (送信のみ)	・現在の温度をリアルタイムで数字表示する・異常検知アラートを即座にポップアップする

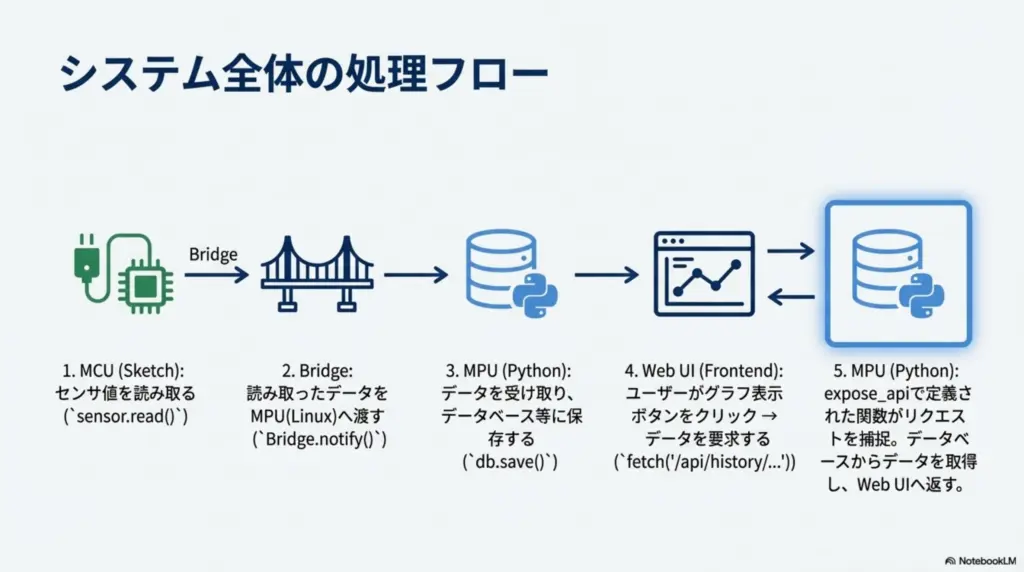

4. 全体の仕組み図解

Arduino App Labでの処理の流れは以下のようになります。

MCU (Sketch): センサを読む sensor.read()
Bridge: データをLinuxへ渡す Bridge.notify()
MPU (Python): データを受け取りデータベースに保存 db.save()
Web UI (Frontend): グラフ描画のためにデータを要求 fetch('/api/history/...')
MPU (Python): expose_api で定義された関数が反応し、保存されたデータを返す

まとめ

expose_api は、Arduino UNO Q を単なるセンサ端末ではなく、「Webサーバー」として機能させるための重要なコマンドです。これを使うことで、ユーザーがボタンを押したタイミングで処理を実行したり、蓄積したログデータを画面に呼び出したりする高度なWebアプリ（ダッシュボード）が作れるようになります。

espose_apiがWebサーバーの代わりとなり、Webサーバーは無くてもよいのかなどの不明な点について追加質問した。

espose_apiとWebサーバーとの違い

espose_apiとWebサーバーとの違いを教えてください

Gemini 3 Proの回答

expose_api と Webサーバー は、対立するものではなく、「Webサーバーという『お店』」と「expose_apiという『メニュー』」のような親子関係にあります。

一言で言うと、「Webサーバー」は土台となる仕組み であり、「expose_api」はその仕組みを使って何をするかを決める命令 です。

1. イメージで理解する（レストランの例）

用語	レストランでの役割	Webシステムでの役割	説明
Webサーバー (`ui = WebUI()`)	店舗とホールスタッフ	土台・インフラ	お客さん（スマホやPC）からの注文を受け付けたり、商品を運んだりする「仕組み」そのものです。これがないとお店が開けません。
expose_api (`ui.expose_api(...)`)	メニュー表と調理指示	機能・サービス	「『ハンバーグ』と注文されたら『肉を焼いて出す』」という具体的な指示です。これがないと、スタッフ（サーバー）は何を出していいか分かりません。

2. 技術的な違い

Arduino App Lab における具体的な役割分担は以下の通りです。

Webサーバー (The Container)

コード: ui = WebUI() を実行した時点で、裏側で自動的に立ち上がります。
仕事:
- ネットワークのポート（通常は80番や8080番）を開いて待機する。
- スマホやPCから「接続したい」という信号が来たら繋ぐ。
- HTMLファイル（画面のデザイン）や画像ファイルを送り届ける。
ユーザーの作業: 基本的に「起動するだけ」で、中身の複雑な通信プログラムを書く必要はありません。

expose_api (The Content)

コード: ui.expose_api("GET", "/data", my_function)
仕事:
- Webサーバーに対して、「もし /data というURLにアクセスが来たら、my_function を実行して、その結果を返してね」と登録する。
- 計算したり、センサの履歴データをDBから取り出したりする「中身の処理」を担当する。
ユーザーの作業: 自分のやりたいこと（グラフを出したい、LEDを消したい等）に合わせて具体的に記述します。

3. なぜ `expose_api` が必要なのか？

Webサーバーを立ち上げただけ（WebUI()のみ）では、Arduino UNO Qは単に「固定されたHTMLファイルを表示するだけ」の掲示板のような状態です。

expose_api を使うことで、以下のように動的なやり取りが可能になります。

Webサーバー: 「お客様から注文が来ました！」（リクエスト受信）
expose_api: 「それは『温度履歴』の注文だね。
じゃあ、データベースから過去1時間の温度をまとめて渡すよ」（処理実行）
Webサーバー: 「承知しました。お客様にお届けします」（レスポンス送信）

まとめ

Webサーバー は、Arduino UNO Q を外部と繋ぐための「受付窓口」です。
expose_api は、その窓口に来た依頼に対してどう答えるかを定義する「対応マニュアル」です。

Arduino App Labでは、面倒な「Webサーバー作り（受付の設営）」は自動化されており、あなたは「expose_api（マニュアル作り）」に専念すればよい、という設計になっています。

今回説明した「Webサーバー」機能も、実はWebUI Brickという部品の一つとして提供されており、それを自分のアプリに「カチッ」とはめ込むだけでサーバー機能が使えるようになるイメージが掴めるはずです。

expose_api 機能は、Webサーバーに代わるものかと思っていたが、WebサーバーはWebUI Brickに含まれていた。

expose_apiを使った例（Web UI から MCU を操作する）

Web UI から MCU を操作する例を紹介してください

ChatGPT 5.2 Instantの回答

以下は、Arduino UNO Q × Arduino App Lab で
「Web UI から MCU を操作する“完全に動く最小～実用例”」です。

👉 ブラウザのボタン操作 → Python → MCU → 実機（LED/GPIO）
という一連の流れを、省略なしで説明します。

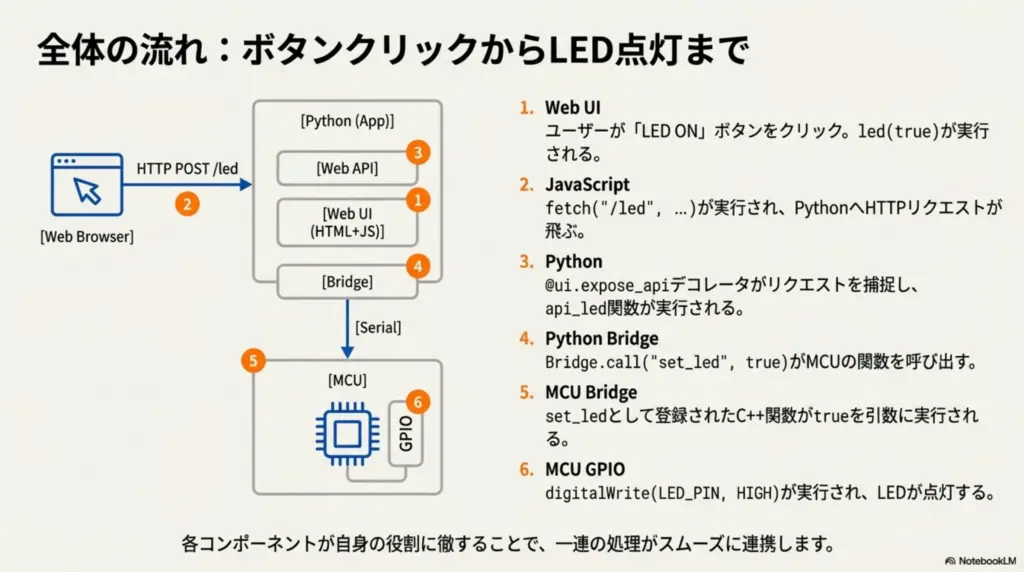

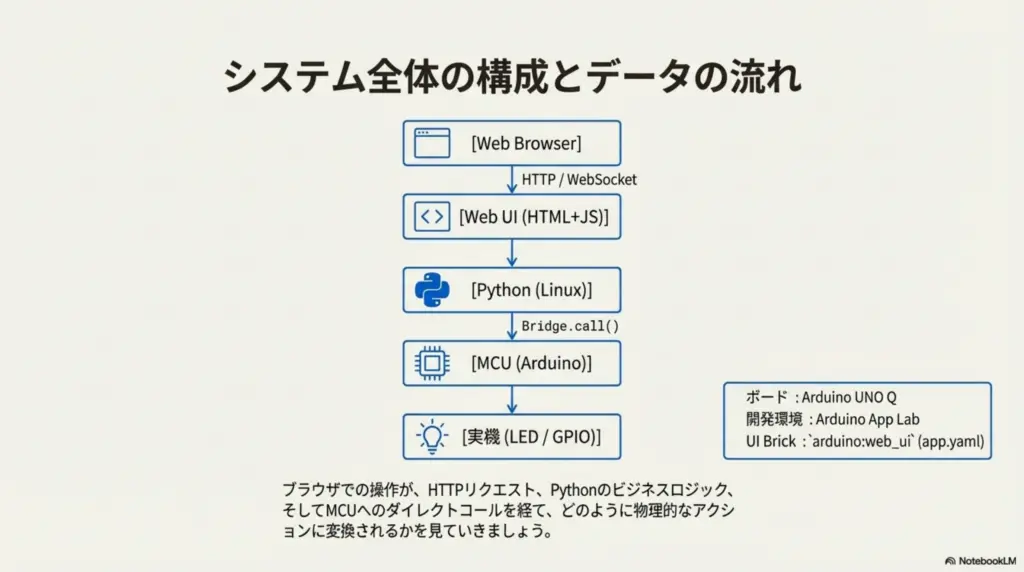

全体構成（最重要）

ボード：Arduino UNO Q
開発環境：Arduino App Lab

[ Web Browser ]
      ↓  (HTTP / WebSocket)
[ Web UI (HTML+JS) ]
      ↓
[ Python (Linux) ]
      ↓  Bridge.call()
[ MCU (Arduino) ]
      ↓
[ LED / GPIO / リレー ]

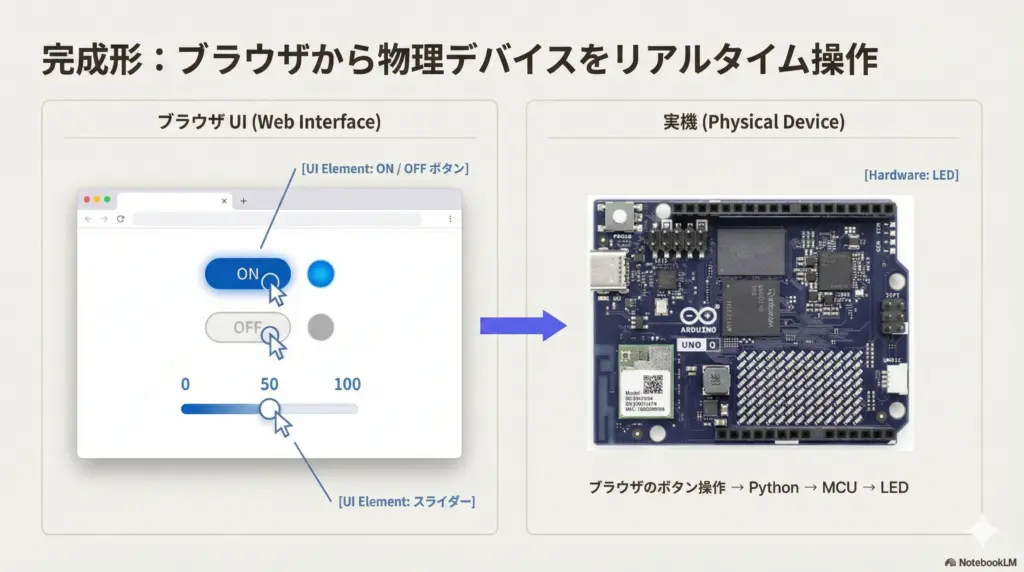

デモ内容

ブラウザに
ON / OFF ボタン と スライダー
ボタン → LED ON/OFF
スライダー → MCU の制御値（例：PWM・しきい値）

1️⃣ app.yaml（Web UI Brick を追加）

App Lab の GUI で
WebUI – HTML Brick を追加すれば OK です。

概念的には以下が入っています：

bricks:
  - arduino:web_ui

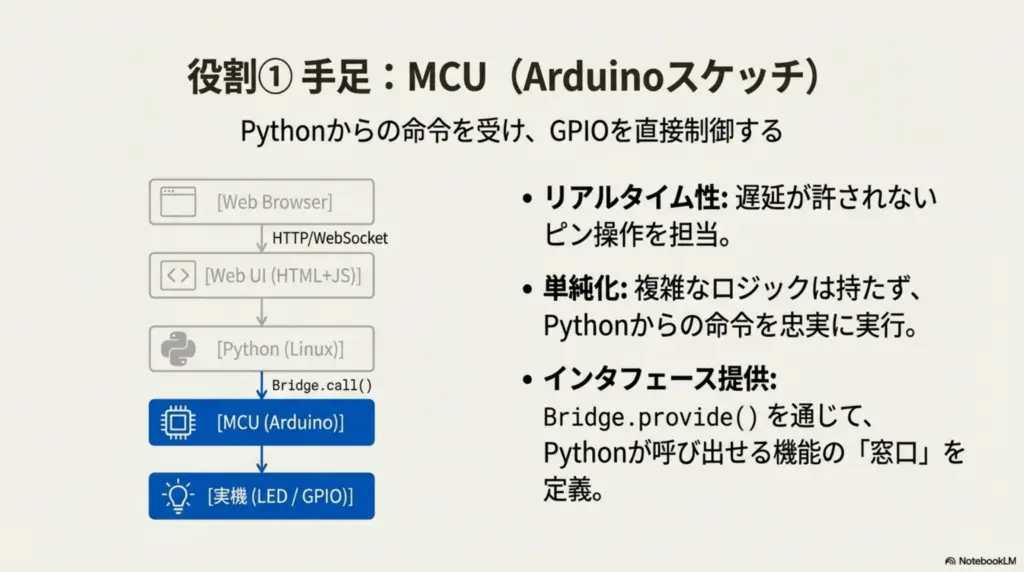

2️⃣ MCU 側（Arduinoスケッチ）

役割

Python からの命令を受ける
GPIO を直接制御（リアルタイム）

#include <Arduino_RouterBridge.h>

const int LED_PIN = 13;
int level = 0;

void set_led(bool on) {
  digitalWrite(LED_PIN, on ? HIGH : LOW);
}

void set_level(int v) {
  level = constrain(v, 0, 255);
  analogWrite(LED_PIN, level);   // PWM制御例
}

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Bridge.begin();

  // Python から呼ばれる関数を登録
  Bridge.provide("set_led", set_led);
  Bridge.provide("set_level", set_level);
}

void loop() {
  // ループは空でもOK
}

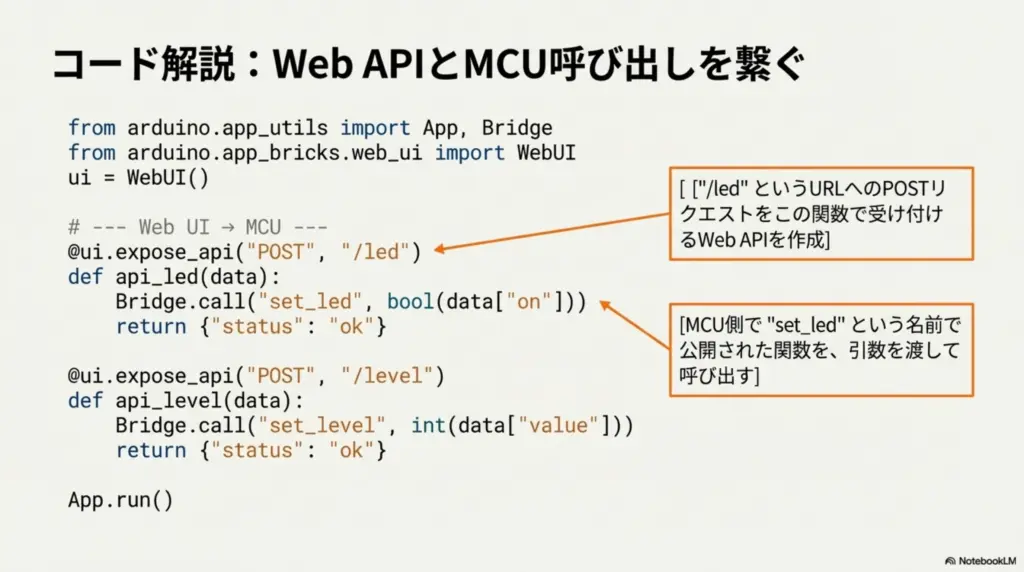

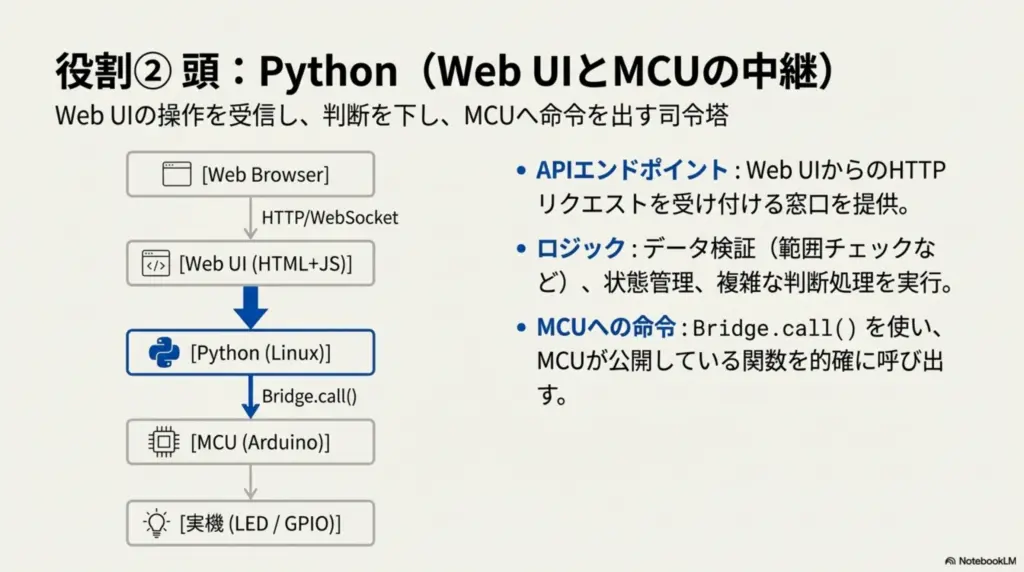

3️⃣ Python 側（Web UI ↔ MCU の中継）

役割

Web UI の操作を受信
MCU 関数を呼び出す

from arduino.app_utils import App, Bridge
from arduino.app_bricks.web_ui import WebUI

ui = WebUI()

# --- Web UI → MCU ---
@ui.expose_api("POST", "/led")
def api_led(data):
    Bridge.call("set_led", bool(data["on"]))
    return {"status": "ok"}

@ui.expose_api("POST", "/level")
def api_level(data):
    Bridge.call("set_level", int(data["value"]))
    return {"status": "ok"}

App.run()

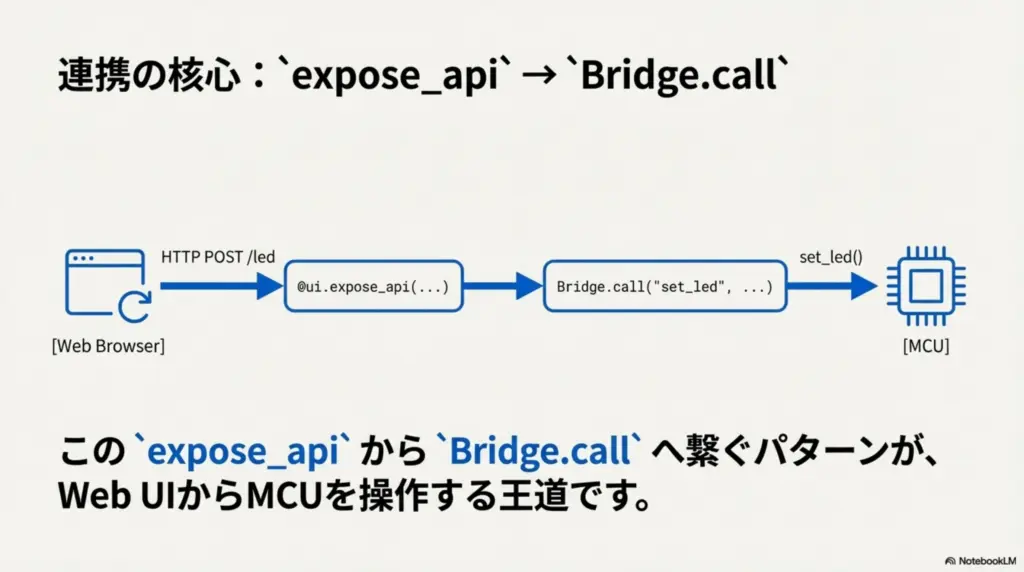

📌 ここが要点

expose_api() → Web UI から HTTP で叩ける
Bridge.call() → MCU の関数を直接呼ぶ

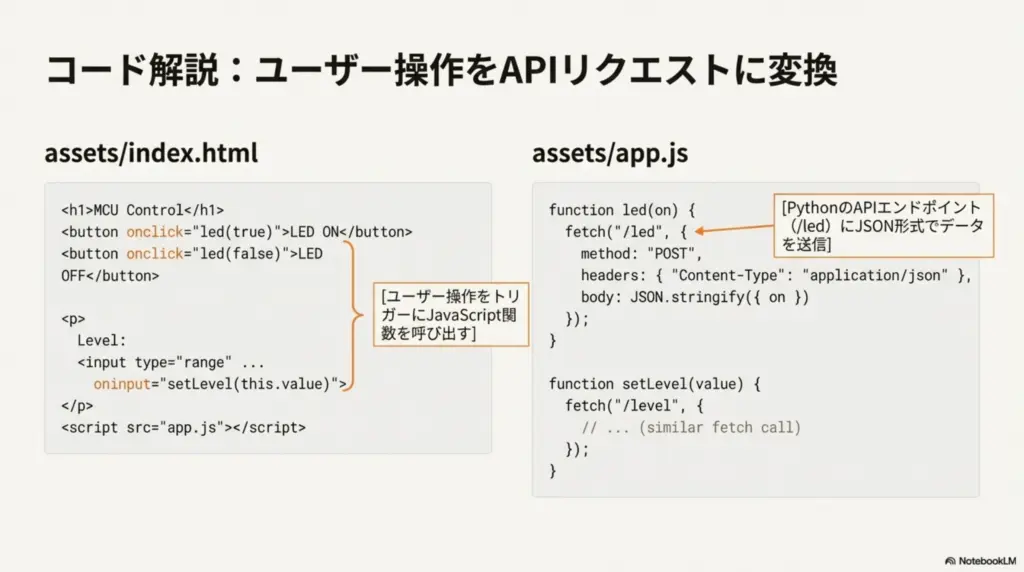

4️⃣ Web UI（assets/index.html）

<!doctype html>
<html>
<head>
  <meta charset="utf-8">
  <title>UNO Q Control</title>
</head>
<body>
  <h1>MCU Control</h1>

  <button onclick="led(true)">LED ON</button>
  <button onclick="led(false)">LED OFF</button>

  <p>
    Level:
    <input type="range" min="0" max="255" value="0"
           oninput="setLevel(this.value)">
  </p>

  <script src="app.js"></script>
</body>
</html>

5️⃣ Web UI（assets/app.js）

function led(on) {
  fetch("/led", {
    method: "POST",
    headers: { "Content-Type": "application/json" },
    body: JSON.stringify({ on })
  });
}

function setLevel(value) {
  fetch("/level", {
    method: "POST",
    headers: { "Content-Type": "application/json" },
    body: JSON.stringify({ value })
  });
}

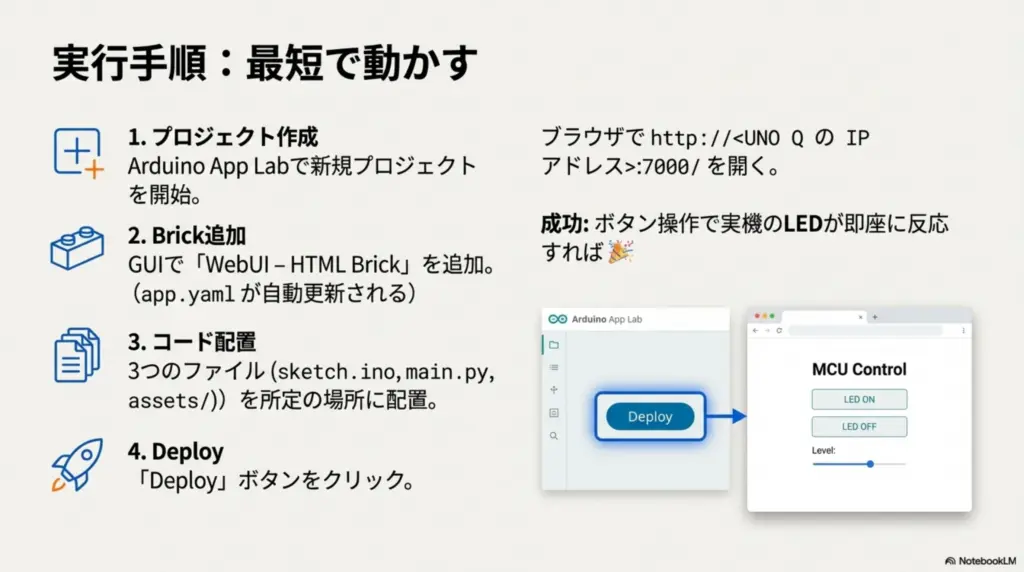

6️⃣ 実行手順（最短）

App Lab でプロジェクト作成
WebUI Brick を追加
sketch / python / assets を配置
Deploy
ブラウザで開く

http://<UNO Q の IP アドレス>:7000/

➡ ボタン操作で 実機 LED が即反応すれば成功 🎉

7️⃣ よくある応用パターン

✅ リレー・モータ制御

ボタン → Bridge.call("relay_on")

✅ パラメータ調整

スライダー → PID ゲイン / しきい値

✅ セーフ設計

Python 側で
- 範囲チェック
- 状態管理
MCU は単純化

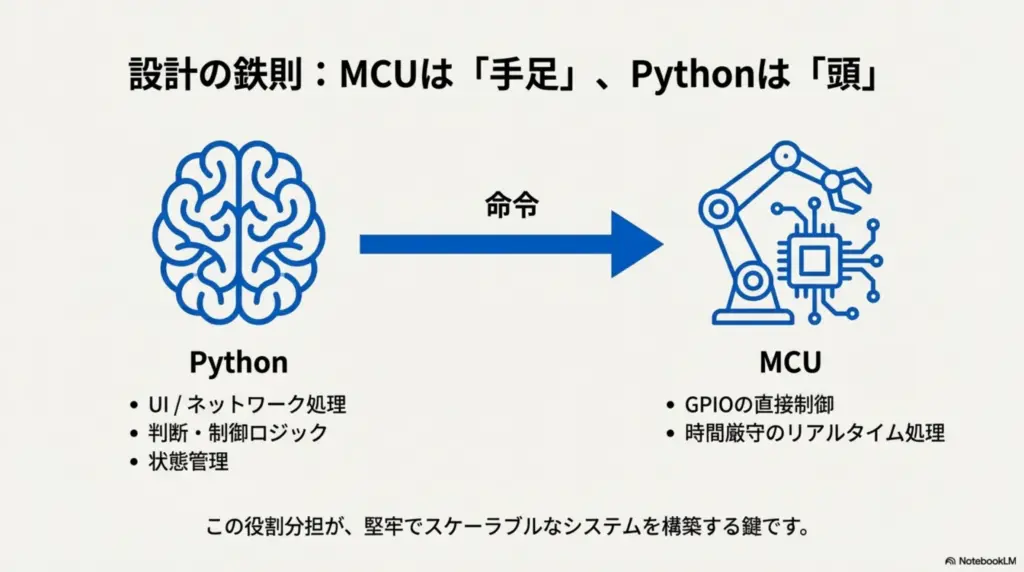

8️⃣ 設計の鉄則（UNO Q らしい使い方）

役割	担当
UI / ネットワーク	Python + Web UI
判断・制御ロジック	Python
GPIO / 時間厳守処理	MCU

👉 MCU は「手足」、Python は「頭」

まとめ

Web UI → MCU 操作は
expose_api → Bridge.call が王道
Arduino UNO Q では
Web操作・AI・制御を1台で完結できる
この例をベースにすれば
設定画面付き機器・IoT制御盤がそのまま作れます
