GPT-5とOpenSCADとの関係

下記の記事で、植木鉢のSTLデータ（3Dプリンタ用データ）の作成をGPT 5 Thinkingに依頼したところ、STLデータに変換できる「.scad」という形式のファイルで回答を返してきた。その形式のファイルはOpenSCADという無料のソフトで読み込むことができ、STL化できるということだったが、OpenSCADを知らなかったので、GPT-5との関係を調べてみた。

（注）本記事の内容は正確性を保証するものではない。

OpenSCADホームページ： https://openscad.org/libraries.html

GPT-5とOpenSCADとの関係

GPT 5 Thinkingの回答

以下の観点で整理します。

1) 「関係」の要点

• GPT-5（Thinking）は大規模言語モデルで、OpenSCADコード（.scad）を生成・解説・リファクタ・デバッグ支援できます。

• OpenSCADの実行・プレビュー・STL書き出しはGPT-5単体ではできません。
  （あなたのPCのOpenSCADでF5/F6→STL出力が必要）

• 画像や図面から寸法要件を読み取ってコード化する“設計補助”として有効ですが、幾何の妥当性（面の一体性・オーバーラップ解消など）は人とOpenSCAD側で確認が必要です。

• 既存コードのパラメトリック化、BOSL2等のライブラリ利用提案、CGALエラー原因の説明なども得意です。

2) 典型ワークフロー

1. 仕様（寸法・肉厚・許容差・用途・エクスポート単位＝mm）を共有
2. GPT-5が.scadを生成
3. OpenSCADでF5プレビュー→問題箇所のスクショ/ログを戻す
4. GPT-5が修正案（ブーリアン順序、$fn/解像度、tolerance、モジュール分割 等）を提案
5. F6レンダリング→STL書き出し→スライサ（Cura等）→試作
6. 実測フィードバックを反映して寸法・逃げ・面取りを再調整

3) どんな支援が得意？

• ゼロからの部品生成（例：容器・スペーサ・治具・簡易ケース・配線ガイド）
• 既存.scadの整理（モジュール化・変数名整理・コメント・再利用化）
• パラメトリック設計（上流で数値だけ変えて派生モデルを量産）
• エラーメッセージ解読（非多様体/自己交差、2D→3D押し出し時の厚み不足など）
• 公差設計の初期値提示（例：FDMで「穴＋0.2〜0.4mm」「嵌合クリアランス0.15〜0.3mm」などの目安）

4) プロンプトのコツ（短縮版）

• 単位（mm）、最外形サイズ上限、壁厚/底厚、最小径/スリット幅
• 公差（例：M6ボルト通し穴→6.2mm想定）
• 仕上げ（面取り/R、$fn、水平/垂直ビルド想定）
• 出力：1ファイルにまとめるか、モジュール別に分割するか、ファイル名指定

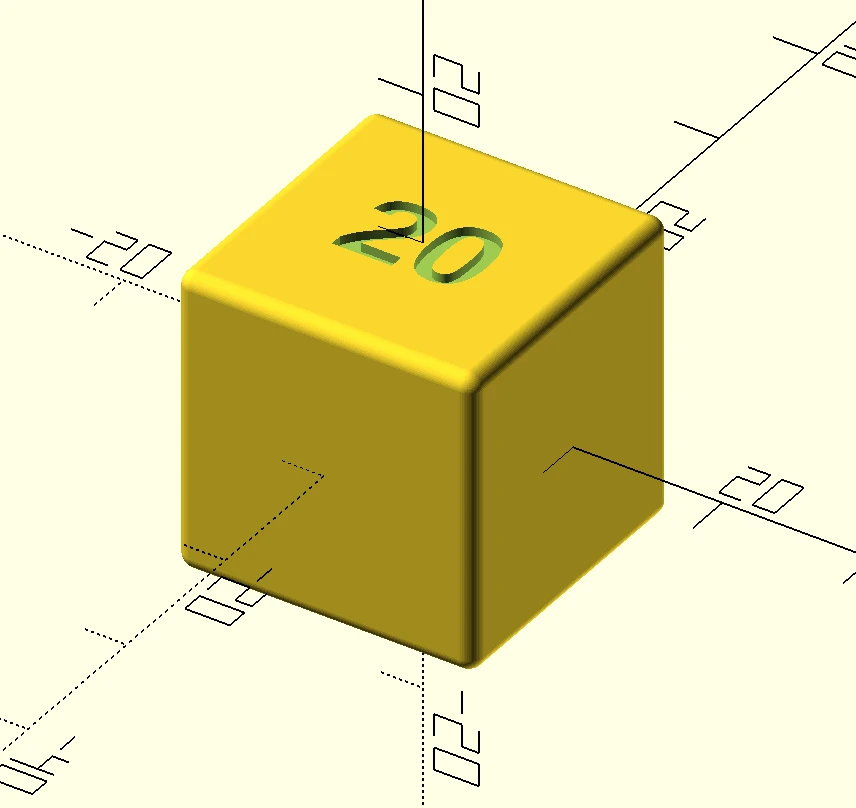

5) すぐ使える最小サンプル

（20mmキューブに面取りと刻印、パラメータ付き）

// calibration_cube.scad
/* Params */
cube_size = 20;      // 本体サイズ(mm)
chamfer   = 1.0;     // 面取り量
text_str  = "20";    // 刻印
text_h    = 0.6;     // 刻印深さ(陰刻)
$fn = 64;            // 円弧解像度

module chamfered_cube(sz, c){
    // 角の面取り：minkowskiで手軽に
    minkowski(){
        cube([sz - 2*c, sz - 2*c, sz - 2*c], center=true);
        sphere(r=c);
    }
}

module embossed_text(s){
    linear_extrude(height=text_h)
        text(s, size=6, halign="center", valign="center", font="Liberation Sans:style=Bold");
}

difference(){
    chamfered_cube(cube_size, chamfer);
    // 上面に陰刻
    translate([0,0,(cube_size/2)-text_h+0.01]) embossed_text(text_str);
}

• 使い方：OpenSCADで開く→F5で確認→F6→File > Export > Export as STL
• 調整：文字の位置・サイズ、面取り量、$fn、陰刻→陽刻（difference→unionに変更し位置を外へ）

6) 注意点（3Dプリント前）

• 非多様体や自己交差を避ける（差分の順序、厚み0面の排除）
• 薄肉（<0.8〜1.2mm程度）はFDMで崩れやすい
• ねじ/嵌合はテストピース推奨（穴径＋0.2〜0.4mm目安、プリンタ個体差あり）
• $fnの過剰はレンダ時間増・頂点数過多につながるので適度に

どのような場合に.scadファイルで回答されるか

GPT 5 Thinkingの回答

はい、「.scad形式で出力してください」と明記していただければ、OpenSCADのコード（.scad相当）で出力します。
必要なら、コードだけでなくダウンロード可能な.scadファイルとして用意することもできます。
（次回「ファイルで欲しい／ファイル名は○○.scad」と書いてください）。

私が出力形式を決める基準（内部ルール）

だいたい下の優先順位で判断しています。

1. 明示指示が最優先
   　- 例：「STLで」「.scadで」「3MFで」などがあれば、その形式に合わせます。
   　- ただし、3MF/STEPの“実ファイル変換”はローカルCADが必要なため、こちらからはコードや中間手順での提供になります（OpenSCAD→STLなど）。

2. 目的と作業フェーズ
   　- 編集・派生が前提：パラメトリック設計や公差調整が必要 → .scadを基本に。
   　- すぐ印刷したい：修正不要、単一サイズでよい → STL（メッシュ）。
   　- スライサ設定も共有したい：必要に応じて3MF（Cura等のプロジェクト）手順を説明。

3. 再利用性・可読性
   　- 後から寸法や形状を変える可能性が高い場合はソースとしての.scadを優先。
   　- 寸法の根拠や式（例：ねじのピッチ、逃げ寸法）を“コードで残せる”利点があります。

4. 幾何の信頼性
   　- STLは最終形の三角メッシュで、非多様体チェックはスライサ任せになりがち。
   　- .scadなら差分順序や厚み0の排除など、原因に立ち戻った修正がしやすい。

5. 入力の曖昧さ
   　- 寸法や公差が曖昧な依頼では、まず.scadで雛形を出し、あなたの実測／スクショで往復修正するのが安全です。
   　- 逆に、完全に確定した最終品はSTL直出しでもOKです。

まとめ

• 形式はあなたの指示どおりに合わせます。
• 迷ったら、まず.scad（編集・再利用重視）→確定後にSTLが失敗しにくい流れです。
• 次回、「.scadで、ファイル名は○○.scad、ダウンロード可能にして」と書いていただければ、その場で用意します。

指示に曖昧な部分が多いほど、.scadで出力する可能性が高くなる？

GPT 5 Thinkingの回答

はい、その傾向があります。要件が曖昧・未確定なほど、まず.scad（編集しやすいソース）で出す可能性が高まります。
理由は、.scadなら数値や式を後から差し替えやすく、設計意図も残せるからです（公差・肉厚・逃げ・面取り・繰り返し寸法など）。

ただし例外があります。

• 明示指示が最優先：たとえ曖昧でも「STLで」と指定があればSTLで出します。
• 既製規格で曖昧さが影響しない場合：例）単なる20 mmキャリブレーションキューブなどは、最初からSTLでも問題が出にくい。
• スライサ設定まで共有したいケース：用途が明確ならSTL（＋手順）を先に渡すこともあります。

ざっくり判断ルール

• 不確定要素が多い（寸法・公差・厚み・向き・仕上げが未確定）→ .scad優先
• 一点物で即印刷・修正予定なし→ STL優先
• パラメトリック展開や将来の流用を想定→ .scad
• 規格部品の固定寸法（JIS/ISO等）で仕様が固い→ STLでも可

迷ったら「まず.scadで雛形→確認後に確定STL」の二段構えが安全です。

最初から.scad指定した方がよいか？

GPT 5 Thinkingの回答

結論：はい。最初から「.scadで」と指定した方が、後の修正は圧倒的にやりやすいです。
特に寸法・公差・壁厚・面取り量などを詰めながら進める場合は効果大。

なぜ最初から .scad 指定が有利？

• パラメトリック：数値を変えるだけで派生モデルを量産可（サイズ違い・公差違い）。
• 可読・再利用：設計意図（式・コメント）が残るため、後から理由付きで直せる。
• 差分が見える：コード差分で変更点が追いやすい（STLは三角メッシュで追跡困難）。
• 品質トラブルに強い：自己交差・厚み0面などの原因に“構成”から対処しやすい。

例外（STLを先にするほうが速いことも）

• 形状が確定済み・一点物で、編集前提がない。
• スキャン/有機形状でコード表現しにくい。
• まず見た目だけ急ぎで確認したい（→プレビュー用STL）。

現実的な運用

• 迷ったら「.scad＋プレビュー用STL」同時納品が安全。
• フェーズ1で.scadを固め、フェーズ2で確定STLを出力（スライサ設定まで共有）。

依頼テンプレ（コピペOK）

「.scad形式で出力してください。単位mm。下記をパラメータ化：

• 外形：W×D×H＝××___
• 壁厚：、底厚：
• 穴/スリット：径/幅___、ピッチ___、個数___
• 公差：嵌合用＋___mm、ボルト通し穴___mm
• 仕上げ：面取り___mm or R___、$fn=___
  ファイル名： ___ .scad
  （可能なら）確認用STLも一緒に」

目的に応じて、STL出力、.scad出力を使い分けることができるらしい。

GPT-5が .scadファイルに対してできること

GPT 5 Thinkingの回答

はい、.scadファイルを添付して依頼できます。
こちらで中身を読み取り、解説／リファクタ／デバッグ／最適化／パラメトリック化まで対応します。

できること（具体例）

1) 解説・可読化

• 形状の構成（union/difference/intersection、押し出しや回転体の関係）を図解調で説明
• 変数・モジュールの役割コメント付与、命名整理（snake_caseで統一 等）
• 依存関係の把握：include/use構成やBOSL2採用可否の助言

2) リファクタ（保守しやすく）

• モジュール化・重複ロジックのDRY化、マジックナンバー排除
• パラメータ化（外形・壁厚・公差・$fn 等）で「数値差し替えだけ」で派生可能に
• ファイル分割＋include設計（core.scad / params.scad / parts/*.scad など）

3) デバッグ（CGAL/幾何エラー解消）

• よくある症状：
  • non-manifold / 自己交差 / 零厚
  • 2Dポリゴンの頂点順序・閉路不備
  • minkowskiやhullの予期せぬ膨張、差分順序ミス
• 直し方の提示：差分の順序変更、微小εの導入、面の重なり解消、最小厚み確保、offset()やpolygon()の頂点修正 など
• “最小再現例”をこちらで抽出→原因をピンポイントで説明

4) 3Dプリント最適化（FDM前提の目安）

• 肉厚・ブリッジ・オーバーハング配慮の形状提案／ビルド向きの推奨
• 公差の初期値（例：通し穴＋0.2〜0.4 mm、嵌合0.15〜0.3 mm）とテスト片の提示
• 頂点数削減：$fnの適正化、差分回数の削減、複雑ブーリアンの分割

5) 機能追加・高速化

• バリアント生成（サイズ表を渡せば複数モデルを書き出すforループ化）
• minkowski→近似面取り（chamfer/filletの疑似実装）でF6時間短縮
• BOSL2等ライブラリへの置換提案（ねじ・面取り・配列・トランスフォーム）

6) 出力運用

• レビュー差分（diff）・変更点のCHANGELOG
• 仕上げた.scadを返却（必要なら確認用STLも併せて）
• Cura等のスライス推奨初期設定のメモ（層高/壁数/充填/サポート方針）

ミニ例（リファクタの雰囲気）

Before（断片）

cube([50, 30, 10]);
translate([5,5,0]) cylinder(h=10, r=2, $fn=100);
translate([45,5,0]) cylinder(h=10, r=2, $fn=100);
// …同様の穴が多数

After（パラメトリック化＆DRY）

// plate_with_holes.scad
plate = [50, 30, 10];
hole_r = 2; hole_pos = [[5,5],[45,5],[5,25],[45,25]];
$fn = 48;

module plate_base(){ cube(plate); }
module through_hole(p){ translate([p[0], p[1], 0]) cylinder(h=plate[2]+0.1, r=hole_r); }

difference(){
  plate_base();
  for(p=hole_pos) through_hole(p);
}

• 位置や半径、板厚を数値差し替えで展開可能に。
• $fnを適正化してレンダ高速化。

依頼時にあると嬉しい情報

• 目的・優先度（編集しやすさ／印刷の速さ／強度 など）
• プリンタ＆材料（例：FDM/PLA/0.4 mmノズル）
• 公差・仕上げ（穴は通し？圧入？面取り/フィレット要否）
• 使ってよい外部ライブラリ（BOSL2可否）
• 期待成果物：改良済み.scad、確認用STL、解説コメント、変更点サマリ のどれまで必要か

必要であれば、いま添付いただいた.scadを診断→改善案→改良版の返却まで一気に行います。
ファイルと要望（どこで困っているか・どうしたいか）をそのまま送ってください。

BOSL2等のライブラリについて

GPT 5 Thinkingの回答

はい、概要と使い方の考え方をまとめます。

BOSL2とは？

• Belfry OpenSCAD Library 2 の略で、OpenSCAD用の高機能ユーティリティ／形状モジュール集です。
• 代表的な機能：
  • 面取り・R（丸め）の高水準API（複雑形状にも適用しやすい）
  • 配列・変換（ミラー・極配置・オフセット・スイープ等）の便利関数
  • プロファイル生成（2D/3Dの輪郭処理、厚み付け、パス操作）
  • メカ系補助（ねじ山・溝、機構パーツの作図補助。※用途により別ライブラリも有力）
• メリット：コード量が激減、可読性向上、失敗しにくいジオメトリを得やすい
• デメリット：依存関係が増える（配布時は相手にもBOSL2が必要）、バージョン差の影響を受ける

「自動で使う？」— 基本はユーザー指定です

• OpenSCADは自動的に外部ライブラリを読み込みません。
• 使うにはコード先頭で use <BOSL2/std.scad>; などを明示します。
• 私（GPT-5）は“勝手に”BOSL2へ依存させるのではなく、原則ユーザーの希望に従います。
  • 「BOSL2を使ってOK」「標準命令のみで」など、指示をいただけると判断が明確です。
  • 指定が無い場合は、移植性重視で標準命令のみ→必要に応じて「BOSL2版も提案」という流れにします。

使い方のイメージ

// 例: BOSL2 を使った角Rのボックス
use <BOSL2/std.scad>;

// 内寸w×d×h、壁厚tで、外側にRを付けた箱を作る雰囲気
w=40; d=30; h=20; t=2; r=2;

difference(){
  // rbox() は角Rの直方体（BOSL2）
  rbox([w+2*t, d+2*t, h], r=r, anchor=CENTER);
  translate([0,0,t]) rbox([w, d, h], r=max(0,r-t), anchor=CENTER);
}

• 同等の処理を標準命令のみで書くと、minkowski()やブーリアンの組み合わせで行数・計算量が増えがちです。
• BOSL2なら簡潔・安定に書けるケースが多いです。

他に有名なライブラリ

• MCAD：古参の汎用部品・幾何ツール。
• NopSCADlib：実製造寄り（ねじ・ベアリング・押出材など実パーツが充実、プロジェクト構成も学びやすい）。
• dotSCAD：モジュール指向でモダンな部品群。
• threads.scad / screw libraries：ねじ・タップ専用。用途特化で精密。

どちらを選ぶかの目安

• スピード重視・複雑形状の丸め/面取りが多い → BOSL2推奨
• 既存プロジェクトがMCAD/NopSCADlibで統一 → それに合わせる
• 配布相手の環境に依存させたくない／教育用 → 標準命令のみ
• 規格部品を多用 → NopSCADlib等の“実部品カタログ系”が便利

依頼テンプレ（決め方を明示）

• 「BOSL2使用：可／不可」
• 「標準命令のみでまず書いて、BOSL2版も別ファイルで欲しい」
• 「ねじ・面取りはライブラリOK、その他は標準命令で」
• 「配布先にBOSL2が無いので、依存なしで」

ご希望があれば、同じ設計を「標準版」と「BOSL2版」の2本立てで出し、メリデメやレンダ時間の違いも比べられるようにします。

CGALエラーとは？

GPT 5 Thinkingの回答

はい。CGALエラーはOpenSCADのレンダリング（F6）工程で発生する典型的なエラーです。
OpenSCADは形状のソリッド化・ブーリアン演算に CGAL（Computational Geometry Algorithms Library）を内部利用しており、幾何が不正だとコンソールにエラー/警告が出ます（F5プレビューは通っても、F6で落ちることがあります）。

代表的な症状と原因

• Non-manifold / 2つのソリッドが線・点だけで接している
  • 例：厚み0の面が生じる、立体同士がエッジでしか繋がっていない
• Self-intersection（自己交差）
  • 例：polygon()やoffset()後の輪郭が交差している、回転体/押し出しでねじれ
• Overlapping coplanar faces（同一平面の重なり）
  • 例：union()前提で同じ面がピッタリ重なってZ-fighting的な形状不定
• Invalid 2D polygon（未閉ループ・頂点順序不正・重複点）
• Too thin / 零厚
  • 例：difference()で削りすぎて面だけが残る、linear_extrude(height=0) 等

よく見るメッセージ例

• CGAL error in CGAL_Nef_polyhedron3(): self-intersection!
• Object may not be a valid 2-manifold and may need repair!
• The given mesh is not closed!
• ERROR: polygon() points must be in the same plane!

回避・修正のコツ

• 微小オフセット（ε）：差分や和の対象に ±0.01〜0.1 mm ほど余裕を入れる
  • 例：穴抜き用シリンダの高さを母材より +0.1mm 長くする
• ブーリアン順序の見直し：union→difference→intersectionの段階化
• 厚みを確保：押し出しは height > 0、差分で面だけ残さない
• 2Dの健全化：polygon()の頂点を 反時計回りに、重複点・交差を排除
• 分割統治：複雑なminkowski()やhull()は部分ごとにレンダ→最後に合成
• $fnの適正化：過剰な高解像度は複雑化と計算負担を招く

GPT-5（Thinking）でできること

• ログの読み解き：エラーメッセージから“どの演算・どの形状”が怪しいか特定
• 最小再現コードの抽出と修正案（εの付与、順序変更、形状分割）
• 2Dポリゴンの検証：頂点順序の修正、自己交差回避の書き換え例の提示
• BOSL2/標準命令での置換案：minkowski依存の軽減、rbox等で安定化

必要なら、該当の.scad（問題箇所の抜粋でもOK）とOpenSCADコンソールのログを貼ってください。
どの演算で壊れているかを特定し、即修正版をお返しします。

薄肉部の判断方法

GPT 5 Thinkingの回答

短く言うと――「ある程度までは可能」です。
ただし、やり方と精度は入力の種類で変わります。

1) .scad（OpenSCADソース）からの判定

• 得意なのは“推定”やレビューです。
  • 壁厚変数（t など）の値、差分（difference()）で生じる薄い“皮”、面取り/フィレットで刃先状になる箇所、穴・溝の間隔などを読み解き、薄肉になりやすい箇所を指摘できます。
  • 「この切り欠きと外壁の間が t-0.5 になっている」「minkowski後の差分で零厚の可能性」など論理的な根拠を添えて改善案（寸法式、ブーリアン順序、εの付与）を提示できます。

• ただし、正確な“最小肉厚の数値地図”までは出せません（OpenSCAD自体に厚み解析機能が無いため）。
  → 代わりに設計ルールチェック（例：FDM 0.4ノズルなら壁厚は≥0.8–1.2 mm推奨、橋渡し長さやオーバーハング角の限界）で危険域を網羅的に洗い出します。

2) STL（メッシュ）からの判定

• 量的（数値）に判定できます。
  • メッシュの近接面間距離をサンプリングし、最小肉厚・閾値未満の領域をリスト化。
  • 断面スライスごとの薄肉ヒートマップや、薄肉箇所の座標/面IDのCSVを作れます。

• これはこちら側で自動解析（スクリプト）が可能です。
  STLを添付いただければ、“最小厚み○mm、危険領域はここ”というレポートを即返せます。

3) 実務での併用法（おすすめ）

1. 最初は .scad をレビュー（設計意図・式・公差を整える）
2. STLを書き出して厚み解析（数値で安心を取る）
3. スライサのプレビューでも二重チェック
   • FDMならノズル幅×壁数で実効壁厚が決まるので、プレビューで出力されない細片＝実質“薄肉・消失”の警告になります。

4) 薄肉の“典型パターン”と対処例

• 外周tの箱に、内側から大穴 → 隅部にt未満のリブが残りがち
  • 対処：穴のオフセット管理、最小厚み制約を式に入れる（max(t, …)）
• minkowski＋differenceの組み合わせ → エッジに零厚
  • 対処：ε(=0.05〜0.2mm)の余裕、丸め/面取りの順序見直し
• フィレットで狭い谷間 → ノズル幅未満で未出力
  • 対処：フィレット半径の下限をノズル幅×1〜1.5に設計

5) 依頼の出し方（コピペOK）

• 「用途（FDM 0.4/レジン等）・許容最小厚み（例：≥1.0 mm）・ファイル（.scadやSTL）」を添付
• 期待アウトプットを明記：
  • 「薄肉候補の指摘（.scadレビュー）」
  • 「STL厚み解析レポート（最小厚み・閾値未満の座標CSV・スクショ）」
  • 「修正済み.scad（最小厚み制約を式で保証）」

結論

• .scadだけでも“どこが薄くなり得るか”は高精度に指摘できます（設計ロジックから）。
• STLがあれば、定量（mm）で確定できます。
  どちらでも対応します。もし今すぐチェックしたいモデルがあれば、.scadやSTLを添付してください。
  こちらで薄肉候補の洗い出し→修正案までまとめて返します。
